Установка minicom и подключение по консольному порту к коммутатору

Окружение: Cisco Catalyst 3550 12T, Linux Mint 18, minicom, console cable USB to RJ-45

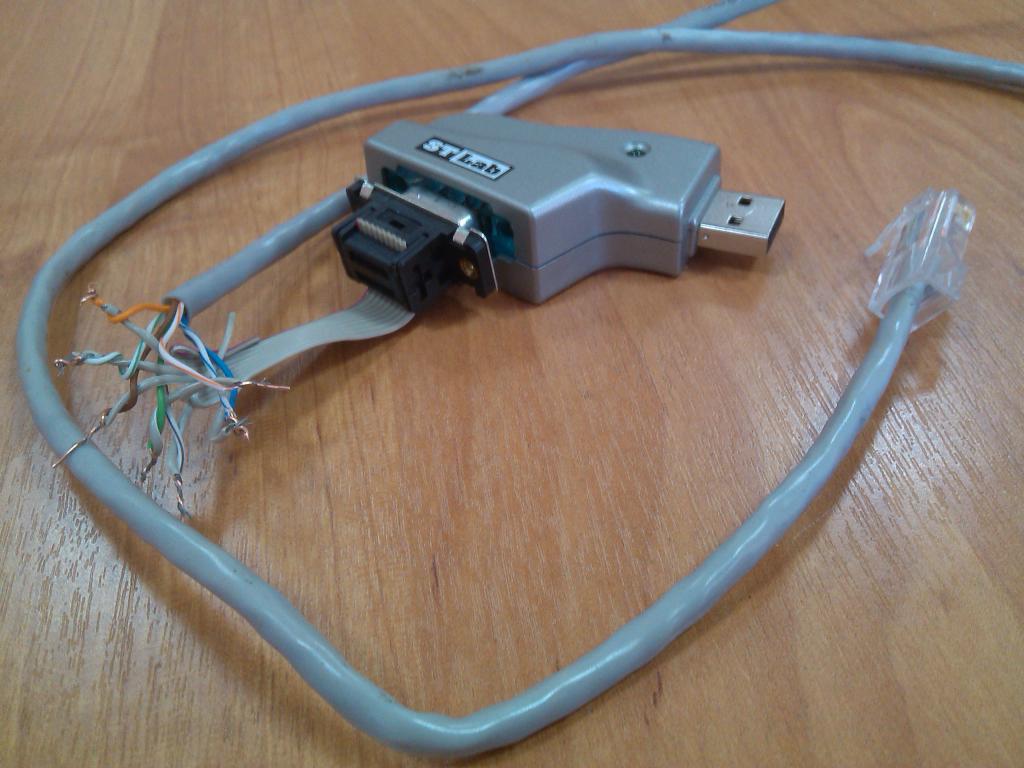

Для всего далее происходящего использовалась собранная из имеющихся элеметов версия консольного кабеля.

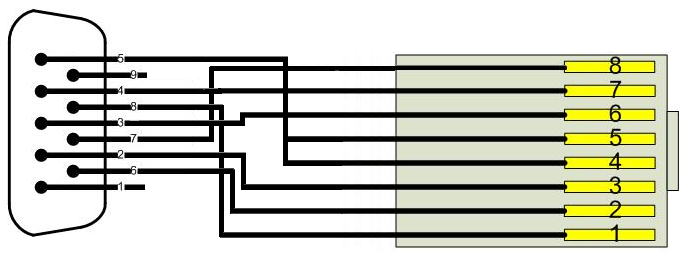

Данный агрегат собран из адаптера USB to Serial, к которому вместо серийного DB9 подходит LAN-кабель. Рабочая версия распиновки для уже второго коммутатора представлена ниже:

Если после сборки данной конструкции, эффекта приёма данных на наблюдается, то есть вероятность в отзеркаливании разъёма DB9.

Итак, кабель готов, коммутатор готов. Осталось настроить эмулятор терминала. Для эмуляции терминала будет использоваться minicom.

Установка:

sudo apt-get install minicom

Далее для того чтобы узнать порт консольного кабеля, необходимо вставить кабель в компьютер и коммутатор. При этом не включать коммутатор.

dmesg | grep tty

Вышеприведённая команда покажет название необходимого порта. Обычно это ttyUSB0. Далее выполнив команду:

sudo minicom -s

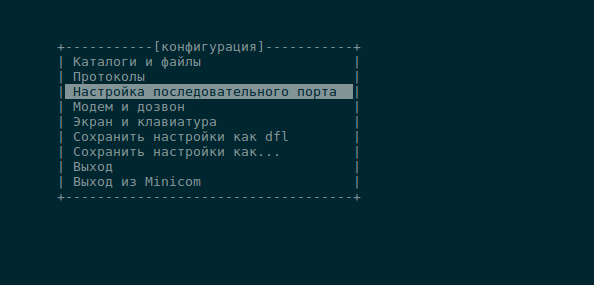

необходимо выбрать опцию как на картинке:

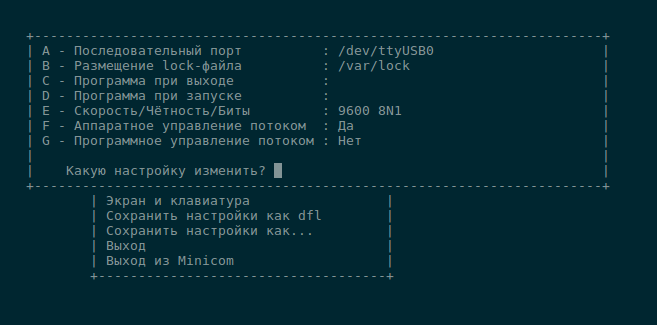

далее настроить название порта и скорость/четность/биты:

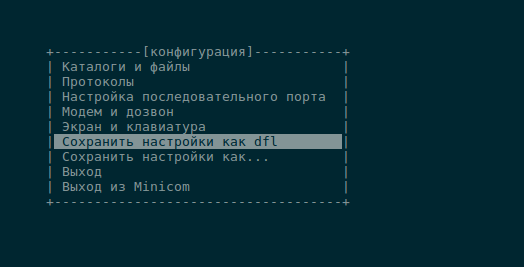

после этого сохранить как dhl и выйти:

Далее вновь зайти в mincom но уже без параметра "-s".

Теперь можно включать коммутатор, и при правильных настройках скорости на экране побежит post-информация операционной системы устройства.

Если на экране появляются символы с неверной кодировкой, то необходимо изменить скорость/чётность/биты подходящие для подключаемого устройтства.
